电气介电强度试验仪厂家选型常识及注意事项

1、 介电强度和击穿电压的区别：

介电强度：是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时， 单位厚度承受的大电压，单位是：KV/mm或MV/m，. 介电强度越大， 它作为绝缘体的质量越好.介电强度也可称为电气强度。

击穿电压：是一种材料作为绝缘体时所能承受的大电压值，也就是击穿破坏时的大电压值，单位是：KV 电气介电强度测试仪价格

2、 如何选择合适量程的电压击穿试验仪：

在材料的标准要求里或者测试报告中，对材料的耐压等级通常用介电强度来表示，即KV/mm，击穿电压和介电强度的关系可以用如下公式表示：

击穿电压值（KV）

介电强度（KV/mm）=------------------------------------------

电气介电强度测试仪价格试样厚度（mm）

由如上公式可以得出结论，选择多大量程的测试仪器，取决于试样的厚度，即:

击穿电压值(KV)=介电强度(KV/mm)* 试样厚度（mm） 纵横金鼎仪器公司

由此公式所得出的击穿电压值是按照试样厚度测试时的有效电压值，所以得出击穿电压值后，在此电压值得基础上适当加宽些量程范围比较合理，建议计算出击穿电压值后增加10KV—20KV

3、 同等电压量程不同功率的电压击穿试验仪的区别：

A：在测试规程和测试标准中，常用的测试数据是击穿电压值，而对仪器的输出电流没有要求时，可以不用考虑设备的容量值，只关注设备的量程即可，对测试数据没有影响

B：在有些测试标准或测试要求中，必须要求仪器满足大输出电流是多少，对此在选择仪器量程的同时，需要关注变压器的容量值（即功率KVA）

C：输出电流、电压值及功率之间的关系用如下公式表示：

变压器容量（KVA）

输出电流（MA）=----------------------------------------------

电压量程（KV）

D：GB/T 1408.1-2006标准中对容量的要求有如下概述：

8.1.2 电源的容量应足够大，使之在发生击穿之前均能符合8.1.1要求。对于大多数材料，在试用推荐的电极的情况下，同城40mA的输出电流容量已足够。多余大多数实验来说，电源容量范围为：对于10kV及以下的小电容试样的实验，其容量为0.5kVA;对于实验电压为100Kv以下者则为5kVA.

4、 如何选择合适的测试电极：

测试电极的规格有很多，针对不同材料和规格选择不同的电极尺寸，具体根据材料测试所要求的测试标准，如果标准里没有特殊要求，通常测试板材类的材料时使用多的测试电极是等径和不等径电极。

5、 在空气中和在油中做电压击穿试验有什么区别：

A：测试介质空气—是指把被测试样和电极放置在空气中做耐压和击穿实验

B；测试介质油----是指把被测试样和电极完全放置在油中做耐压和击穿实验，通常使用25#变压器油做试验介质

C：无论在空气中还是在油中做实验对测试数据没有影响，如果被测样品没有特殊要求通常默认在空气中做实验，有两种情况需要在油中做实验，一是标准里有规定，必须在油中做实验，二是在空气中做实验时，被测试样出现爬电、释放电火花而导致无法击穿时必须放置在油中做实验

6、 电压击穿试验方式-匀速升压、梯度升压和耐压试验之间的区别：

可以用如下升压曲线图来表示

7、 安装电压击穿试验仪注意事项：

A：要求安装地点必须有良好的接地

B：空气湿度不宜过大

C：要求配备不小于16A的插排一个

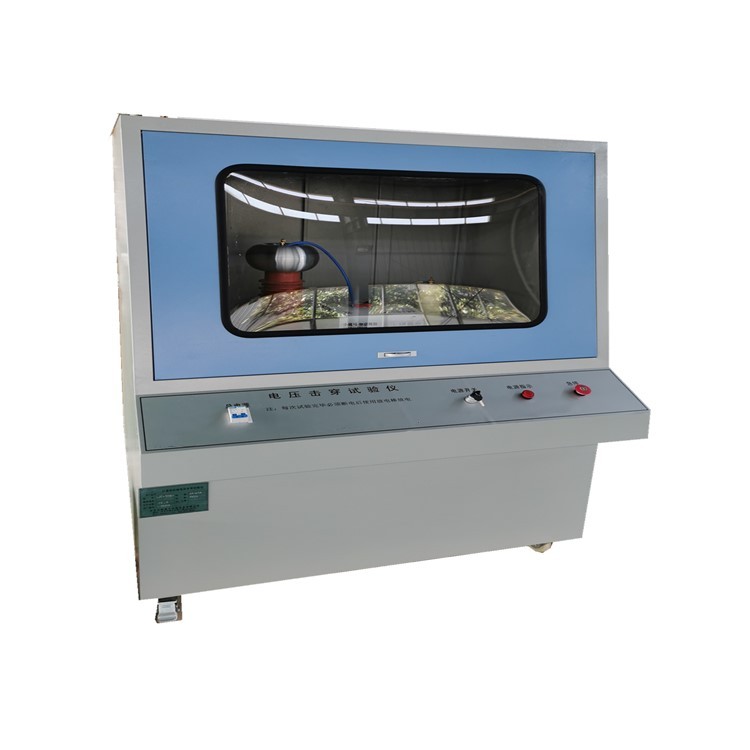

产品名称：电气强度介电强度测试仪

符合国标：GB/T1408-2006、ASTM （D）149

试验方式：直流/交流：击穿试验、耐压试验、阶梯试验

显示方式：曲线/数据显示，数据打印。

试验空间：绝缘油/空气

升压速率：0.1KV/S-3KV/S

整机精度：≤2%

厂 家：纵横金鼎

关于击穿电压测试术语、定义及类型：

1、耐电压值：将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压：试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度：试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

4、型号可选：LJC-10KV电压击穿试验仪；LJC-20KV电压击穿试验仪；LJC-50KV电压击穿试验仪；

LJC-100KV电压击穿试验仪；LJC-150KV电压击穿试验仪。

一、电气强度介电强度测试仪满足标准：

介电强度电气强度测试仪满足GB1408.1-2006《绝缘材料电气强度试验方法，第1部分；工频下试验》 第2部分：对应用直流电压试验的附加要求》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、HG/T 3330绝缘漆漆膜击穿强度测定法、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM （D）149标准要求设计制造。

二、适用材料：

主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。

三、基本功能：

由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

四、结构特点：

采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了标准里面关于极慢速试验和极快速试验的要求，保证用户可以自由选择升压速率。
