LJC-100KV型电气绝缘强度检测仪

一、概述：

LJC-100KV电气绝缘强度检测仪是我公司生产的轻型试验变压器的专用配套设备，该控制台具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

LJC-100KV电气绝缘强度检测仪采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。

二、技术参数

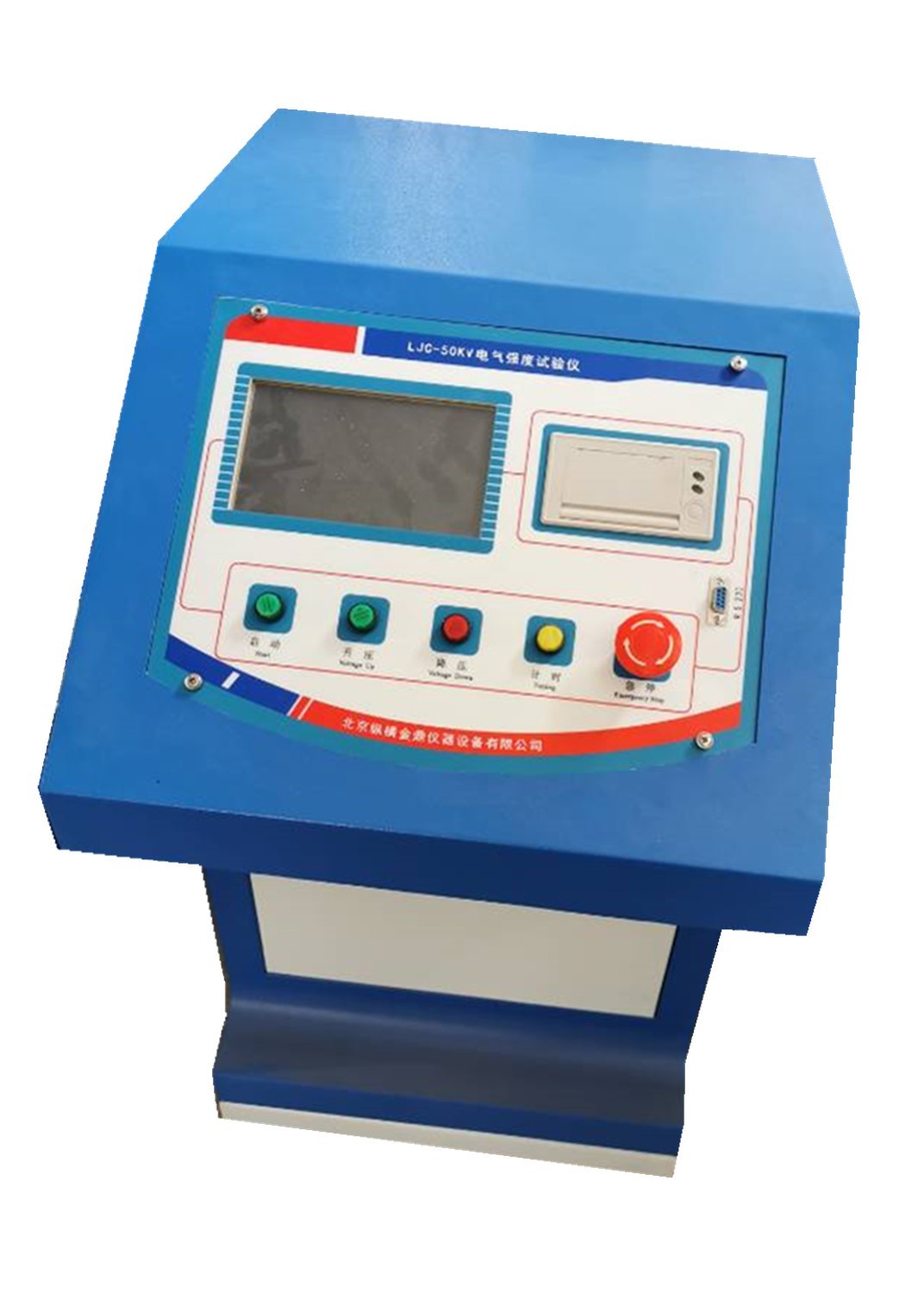

三、整体图

四、外部联机示意图

五、操作说明

注：以下参数用户可根据被试品的要求进行设定，本智能控制系统采用了智能优先，手动和自动两种控制模式，用“自动时”除急停按钮其它的操作无效。用“手动时”除屏上停止按钮其它的操作无效。

5.1自动操作：

1、按相关规程接好连接线，合上电源，系统进入主界面，如图1：

图1

2、点击界面中的系统设置按钮，进入管理员密码，如图2：

图2

3、点击对话框，输入管理员密码1818，如图3：

图3

4、输入密码后，点击确定键进入参数设置界面，如图4：

图4

5、根据不同的被试品设置相应参数，然后点击确定键，进入保存界面，如图5：

图5

6、点击按键是，系统进入主界面（图1），此时系统已保存用户设置的参数，点击主界面的开始试验按钮，进入试验界面，如图6：

图6

（注：设置区为用户根据被试品等级而设置的参数，显示区为当前试验时所检测到的数据。）

7、点击启动按钮，接触器吸合，此时系统开始自动升压，如图7：

图7

（注：在升压过程中，如果想停止升压，可点击暂停按钮，再次点击该按钮系统则继续升压）

8、当电压升至用户所设定的目标电压时，系统开始计时，如图8：

图8

9、当耐压至用户设定的时间后，系统自动降压直至调压器回到零位，此时设备会发出滴滴滴的响声，表明试品合格，如图9：

图9

（注：假如试品不合格，设备会发出长响声。）

10、点击按钮是保存试验数据，系统进入到试验界面，点击试验界面的返回按钮，系统进入到主界面，点击主界面的系统查看按钮，进入系统保存的数据库，

如图10：

图10

11、点击任意一组数据或多组数据后的×后，则会变成√，表示将这一组或多组数据选中，如图11 ：

图11

12、系统的保护动作相关界面如下图；

（1）过压保护，如图12 ：

图12

（2）过流保护，图13：

图13

（3）闪络保护，图14：

图14

5.2手动操作：

①合上电源，系统进入主机面，根据被试品设置相关参数（手动操作的参数设置与自动操作相同，在设置完参数后，点击主界面的开始试验按钮，进入到试验界面，然后才能进行手动试验），设置完参数后，按下主界面中的启动按钮，接触器吸合，此时系统可进行点动升压。

②按下升压按钮，密切关注高压电压的变化，直至电压升至目标值，此时系统会自动计时，在到达规定的时间后，系统自动回零，此时设备会发出滴滴滴的响声，表明试品合格。

③手动计时按钮在任何电压下都可以启用。

六、使用条件

1、环境温度：0～40℃

2、海拔高度：<100M

3、相对湿度：<85%

4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

七、简要的故障排除

八、注意事项

为了您和设备的安全，请操作人员仔细阅读以下内容:

1、试验时机壳必须可靠接地。

2、试验时不允许不相干的物品堆放在设备面板上和周围。

3、使用前请检查电源电压。

4、更换保险管和配件时，请使用与本仪器相同型号。

5、本仪器注意防潮、防油污。

6、试验时请确认被测设备已断电，并与其它带电设备断开。

九、保养、维修

1、验证设备的可用性

仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器液晶显示屏是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。

2、设备的保养

每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，放置在干燥无尘、通风无腐蚀性气体的室内。

十、运输、贮存

1、运输

设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。

设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许Z高堆码层数为二层。

运输设备途中，面板应朝上。

2、贮存

设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。

设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。

十一、开箱及检查

1、开箱注意事项

开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了环保节能的作用。

2、检查内容

开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将及时为您提供服务。

十二、其它

本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。

如您公司地址和联系方式变更请及时通知，以便我们及时地给您提供跟踪服务。

十三、装箱清单
