一、 适用范围

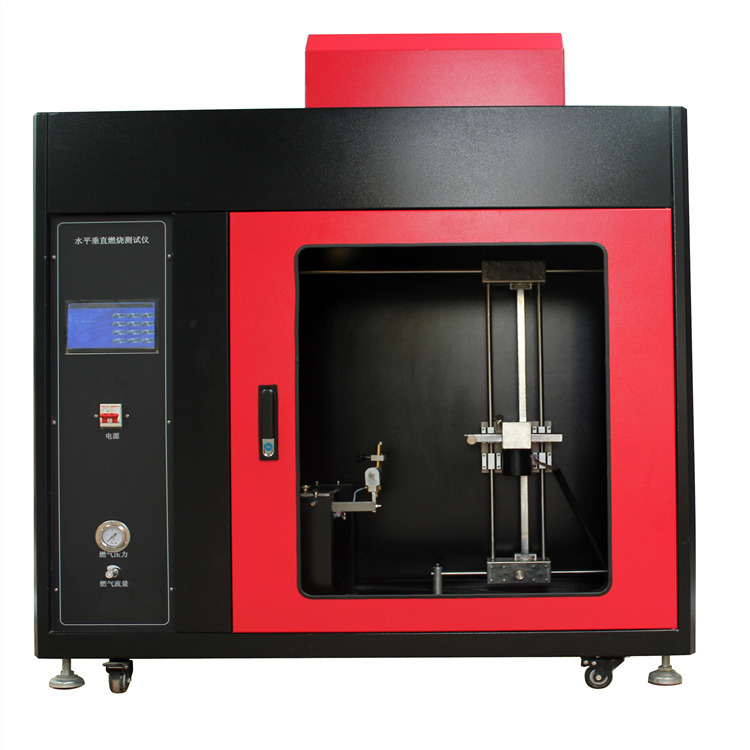

CZF-5垂直水平燃烧试验机用于测试塑料类及非金属材料类物质燃烧性能的试验仪器。垂直水平燃烧试验机适用于塑料和非金属材料试样处于50W火焰条件下，水平或垂直方向燃烧性能的试验室测定方法。

二、垂直水平燃烧试验机功能特点

1.可编程控制器触摸屏+PLC控制，实现控制/检测/计算/数据显示多功能

2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回，可选择是否关闭燃气

3.启动时可选择是否自动点火

4.式样夹前、后、上、下进退均可触摸屏操控，启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验

5.计时按钮配合PLC自动记录储存燃烧耗时间

6.试验时间系统自动记录，并生成试验结果

三、相关相关技术参数

①仪器合适工作条件及主要技术指标

环境温度：室温～40℃； 相对湿度：≤75％；

供电电压和功率：220V±10％ 50HZ 功率150W

水平与垂直燃烧测试程序在触摸屏上可切换，试验结果可存储在触摸屏内，试验结果可查询；

本生灯自动点火，自动计时，点火时间任意设定（可在触摸屏上预设）

本生灯内径9.5mm±0.5mm

本生灯启动前可选择是否自动点火

施加火焰完毕本生灯自动退回，本生灯退回是可选择是否关闭燃气

气源：液化石油气（仲裁时加工业甲烷气）；

钢板静电喷箱体

大于0.5立方米（支持非标定做0.75m3、1m3大小及不锈钢材质箱体）

仪器重量约：100kg

工作电源 ： 220V AC 50HZ

计时范围：0~999.9s 记时精度：10s±0.2s　30s±0.2s；

施焰时间 ： 0～999.9S（可调，可在触摸屏上预设）

余焰时间 ： 0～999.9S

余灼时间 ： 0～999.9S

线性燃烧速率（V）PLC自动计算，触摸屏显示并保存

燃烧角度 ： 0°、20°、45°可选择

火焰高度 ： 20mm ~ 175mm 可调

火焰温度：（100-1000）℃可调

气体流量 ： 气体流量105ml/min-1000ml/min可调

燃 烧 灯 ： 灯管内径9.5±0.3mm，长度：100mm±10mm

时间装置 ： 能精确到0．1S

位置调节 ： 样品夹支架可上下、左右调节，燃烧座可前后调节，调节行程均大

火焰校准装置：（选配）

a.温度测试范围：0~1000℃

b.火焰温度要求：从100℃±2℃升到700℃±3℃的时间在23.5秒±1秒之内

c.Φ0.5mm（K型）镍铬/镍铝丝热电偶，对地绝缘

d.传热铜块：Ф4.0x6.0mm

燃气报警系统（选配）

外型尺寸:宽1160mm×深600mm×高1310（含脚）mm

燃烧试验区容积：＞0.5立方，长*宽*高约900mm×590mm×1050mm， 背景黑色，背景照度≤20Lux

顶部配有静音且防回流排风装置，试验结束后可排出燃烧所产生烟气

②设计标准：

GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》（ANSI/UL94 -2006）

GBT10707-2008《橡胶燃烧性能的测定 》方法B（即GB-T13488《橡胶燃烧性能测定—垂直燃烧法》）

③适用标准：

ANSI/UL94

GJB360B-2009 电子及电气元件试验方法 111

GB/T5169.16-2008

IEC60950-1、

四、垂直水平燃烧试验机配置

1.设备主机 壹台

2.电源线 壹根

3.滴落盘 壹只

4.点火器 壹只

5.螺丝刀 壹只

6.紧箍 贰个

7.气源管 壹点伍米

8.备用标尺 壹把

9.说明书 壹份

10.合格证 壹张
