一、简介:

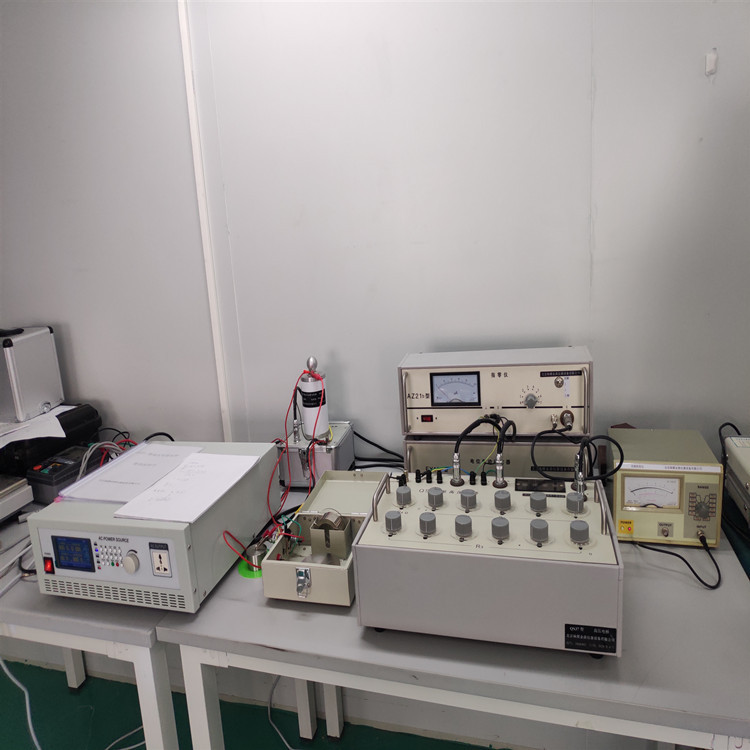

QS37a型绝缘纸介电常数介质损耗测定仪是本公司推出的新一代绝缘纸介电常数介质损耗测试仪,主要用于测量高压工业绝缘介质损耗角的正切值及电容量。其采用了西林电桥的经典线路,主要可以测量各种绝缘材料在工频高压下的介质损耗(tgδ)和电容量(C)及介电常数(ε)。
二、符合标准:
GB/T1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法.
GB/T5654-2007液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量.
三、仪器特点
1、桥体内附电位跟踪器及指零仪,外围接线极少。
2、电桥采用接触电阻小,机械寿命长的十进开关,保证测量的稳定性。
3、仪器具有双屏蔽,能有效防止外部电磁场的干扰。
4、仪器内部电阻及电容元件经特殊老化处理,使仪器技术性能稳定可靠。
5、仪器内置100pF标准电容器及5000V数字式高压测试电源。
四、技术指标:
1、测量范围及误差
本电桥的环境温度为20±5℃,相对湿度为30%-80%条件下,应满足下列表中的技术指示要求。
在Cn=100 pF、R4=3183.2(Ω)时:
测量项目 | 测量范围 | 测量误差 |
电容量Cx | 40pF—20000pF | ±0.5% Cx±2pF |
介损损耗tgδ | 0-1 | ±1.5% tgδx±0.0001 |
在Cn=100 pF、R4=318.3(Ω)时:
测量项目 | 测量范围 | 测量误差 |
电容量Cx | 4pF—2000pF | ±0.5% Cx±3pF |
介损损耗tgδ | 0-0.1 | ±1.5% tgδx±0.0001 |
RY2A型固体绝缘材料测试电极
一、简介:
本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和玻璃等的相对介电系数(ε)与介质损耗角正切值(tgδ)的测试。本电极主要用于频率在工频50Hz下测量试品的相对介电系数(ε)和介质损耗角正切值(tgδ)。本电极的设计主要是参照国标GB1409。本电极采用的是三电极式结构,能有效的消除表面漏电流的影响,使测量电极下的电场趋于均匀电场。
二、主要技术指标:
环境温度:20±5℃
相对湿度:65±5%
高低压电极之间距离:0~5mm可调
百分表示值误差:0.01mm
测量极直径:50mm(表面积19.6cm2)
空极tgδ:≤3×10-5
zui高测试电压:2000V
体积:Ф210mm H180mm
重量:6kg
RY2型固体绝缘材料测试电极
一、概述
RY2型固体绝缘材料测试电极制造成平板型带保护电极的三端式电容器,可以在加压、加温及抽真空条件下,配以高压电容电桥在工频电压下对各类固体绝缘材料(如聚苯乙烯,聚丙烯,电容纸等)的试品作介质损耗因数(tgδ),相对介电常数(ε)的测量。配上高阻计还可测试体积电阻率(Pv).
二、主要性能参数
高压电极直径与表面积:¢98mm(75.43cm2)
测量电极直径与表面积:¢50 mm(19.6 cm2)
电极材料 :不锈钢1Cr13Ni9Ti
电极工作面:精面面磨
电极间距:不大于6mm
电极加热功率:约2*500瓦
电极高温度:200°C(配上FY120B型温控仪,精度0.1°)
加热时间: 30分钟
电极压力:0~~1.0Mpa连续可调
Z大测量电压:2000V,50Hz
真空度:电极可抽真空至3*10-2 Mpa
尺寸重量: 长*宽*高400 mm*300 mm*400 mm,
重量:15Kg
测量液体:
