北京纵横金鼎仪器设备有限公司生产各种电性能仪器,电压击穿试验仪,电阻率测试仪,介电常数测试仪

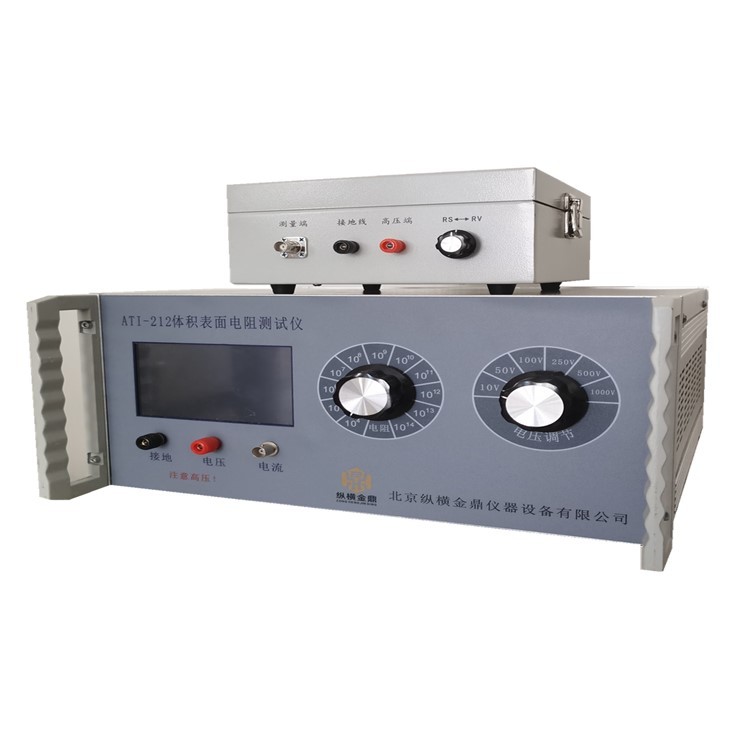

设备名称:体积表面电阻率测试仪
注意事项
仪器使用前请仔细阅读以下内容,否则将造成仪器损坏或电击情况。
1.检查仪器后面板电压量程是否置于10V档,电流电阻量程是否置于104档。
2.接通电源调零,(注意此时主机不得与屏蔽箱线路连接)在“Rx”两端开路的情况下,调零使电流表的显示为0000。然后关机。
3.将待测试样平铺在不保护电极正中央,然后用保护电极压住样品,再插入被保护电极(不保护电极、保护电极、被保护电极应同轴且确认电极之间无短路)。
4.测体积电阻时测试按钮拨到Rv边,测表面电阻时测试按钮拨到Rs边,
5.接好测试线,将测试线将主机与屏蔽箱连接好。量程置于104档,打开主机后面板电源开关按钮。从仪器后面板调电压按钮到所要求的测量电压。(比如:GBT 1692-2008 硫化橡胶 绝缘电阻率的测定 标准中注明要求在500V电压进行测定,那么电压就要升到500V)
6.电流电阻量程按钮从低档位逐渐拨*档,每拨一次停留1-2秒观察显示数字,当被测电阻大于仪器测量量程时,电阻表显示“1”,此时应继续将仪器拨到量程更高的位置。测量仪器有显示值时应停下,在1min的电化时间后测量电阻,当前的数字乘以档次即是被测电阻。
7.测试完毕先将量程拨至(104)档,然后将测量电压拨至10V档,*后将测试按钮拨到中央位置后关闭电源。然后进行下一次测试。
8.应在“Rx”两端开路时调零,一般一次调零后在测试过程中不需再调零。
9.禁止将“RX”两端短路,以免微电流放大器受大电流冲击。
10.不得在测试过程中不要随意改动测量电压。
11.测量时从低次档逐渐拨往高次档。
12.接通电源后,手指不能触及高压线的金属部分。
13.不得测试过程中不能触摸微电流测试端。
14.在测量高阻时,应采用屏蔽盒将被测物体屏蔽。
15.严禁在试测过程随意改变电压量程及在通电过程中打开主机。
16.严禁电流电阻量程未在104档及电压在10V档,更换试样。
操作方式
ATI-212体积、表面电阻率测定仪是一台能测量极高电阻和非常微弱电流的精密仪器是因为机器内有一个超高性能的静电计放大器,尽管仪器有多种保护措施,这个超高性能的静电放大器在以下这些不正确操作使用中均可能因过大电流冲击、过电压或放电等损坏或降低其测量精度与性能。
测试过程
不正确的操作方式
后果
开机前
没有将电压拨至10V,电阻电流量程档拨至104
过电流冲击造成仪器放大器过电流而损坏
测试过程
随意调节后面板电压量程而改变测试电压
过电流或反向放电冲击造成仪器过电流而损坏
测试过程
改变屏蔽箱上体面电阻,表面电测测试开关
过电流或反向放电冲击造成仪器过电流而损坏
测试过程
测试电压过高,导致测试材料击穿
过电流或反向放电冲击造成仪器过电流而损坏或测量性能降低
测试过程
微电流测量线与高压线短路
过电流或反向放电冲击造成仪器过电流而损坏或测量性能降低
测试完成
未将电压量程拨至10V,电阻电流量程档拨至104进行关机。
过电流或反向放电冲击造成仪器过电流而损坏或测量性能降低
